Instrument de dessin HT09A
  • Instrument de dessin HT09A
Instrument de dessin HT09A

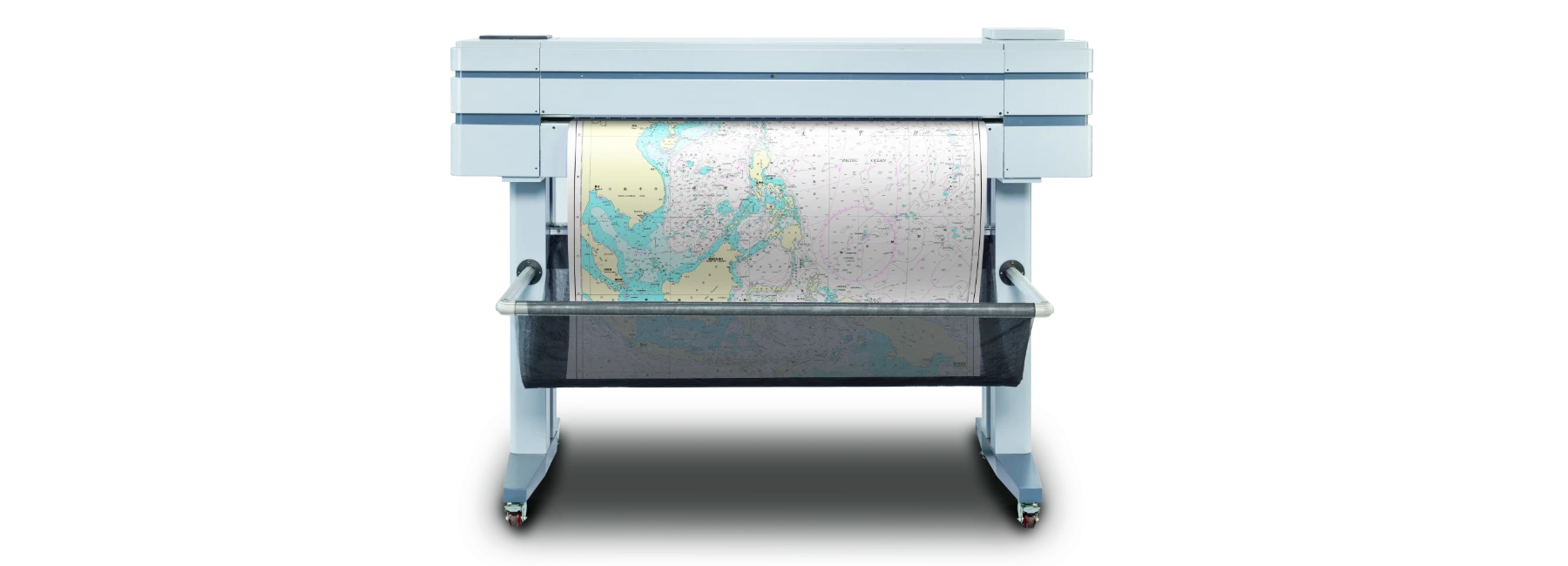

L'imprimante JHF HT09A est un modèle haute vitesse spécialement développé pour les utilisateurs de l'industrie CAD/GIS, dotée d'une toute nouvelle encre pigmentaire professionnelle adaptée à tous les supports, permettant une utilisation polyvalente avec une seule machine. Qu'il s'agisse de cartes de conception nautique, de dessins techniques, d'images rendues, de cartes d'information géographique, de documents de bureau ou d'autres types d'applications, le HT09A peut gérer l'impression, offrant des lignes nettes, un texte clair et des images colorées vives.
Caractéristiques du produit
Caractéristiques

Excellente qualité, ingéniosité et fabrication intelligente


  • La fonction de nettoyage automatique des buses utilise l'interface de contrôle d'affichage pour cliquer sur le bouton de nettoyage de la tête d'impression. Après avoir attendu que le nettoyage soit terminé, imprimez le diagramme d'état des buses pour observer s'il y a des phénomènes anormaux tels que des fils cassés et des pulvérisations inclinées, évitez les résidus ou accumulations de matériaux, améliorez l'effet de nettoyage et améliorez l'expérience utilisateur.

  • Fonction de remplissage automatique d'encre : après l'installation correcte de la cartouche d'encre, cliquez sur l'écran tactile pour remplir automatiquement l'encre afin de vider l'air dans le tube d'encre et le sac d'encre, économisant ainsi de l'encre et réduisant l'intensité du travail tout en garantissant le meilleur effet d'impression.

  • Fonction de coupe intelligente, après l'impression, le matériau imprimé peut être coupé automatiquement ; il n'y a pas de bavure au point de coupe, et la largeur de coupe maximale est de 914mm.

1 (1).jpg


1 (6).jpg


Continuer à s'améliorer et montrer l'excellence


  • Le matériau a une fonction de recherche de bord automatique. Après le chargement du matériau, le capteur de recherche de bord détecte la largeur du papier avec une erreur inférieure à 1mm, permettant une sortie d'image pratique et précise.

  • Le ventilateur d'aspiration de la plateforme peut ajuster la taille d'aspiration en fonction de la taille du papier pour assurer une adsorption stable du matériau et une précision d'impression.

  • Fonction de test de l'état de la tête d'impression : L'écran tactile imprime l'état de la tête d'impression pour détecter si la tête d'impression est bloquée, pulvérisée obliquement, fuite, etc., pour améliorer la qualité d'impression.

Fonctionnement flexible Haute efficacité


  • Pendant le processus d'impression, lorsqu'il rencontre des zones de données vides, les axes X et Y sautent automatiquement, rendant le processus d'impression plus flexible et économisant du temps d'impression.

  • La fonction d'impression multi-réseau permet à plusieurs personnes d'imprimer des travaux simultanément et de les terminer dans l'ordre, réduisant les coûts de production, minimisant le temps d'attente et améliorant l'efficacité du travail.

  • Fonction de détection de déviation du papier. Une fois l'alimentation en papier terminée, le papier se déplace automatiquement d'une certaine distance pour détecter et corriger automatiquement la déviation du papier, permettant une sortie de haute qualité.

1 (3).jpg


Vitesse d'impression51 secondes/page, capable de produire 70 feuilles A1 par heure
Résolution d'impressionJusqu'à 1200×1200 dpi pour une résolution supérieure
TechnologieUtilise des systèmes de contrôle servo avancés et la technologie d'impression à jet d'encre micro-tension
Marges de pageRouleau : 5×5×5×5 millimètres
Couleur d'encreCouleur d'encre
Gouttelette d'encre3,8PL, 6,2PL, 9,3PL (21,6kHz)
Tête d'impression1 (C, M, Y, K)
Buse de tête d'impression3200
Précision de ligne±1%²
Largeur de ligne minimale0.047mm
Gestion des supportsAlimentation par rouleau, entrée arrière sortie avant, coupe horizontale automatique, détection automatique des bords, ajustement par aspiration de la plateforme
Largeur maximale des supportsLargeur de papier rouleau de 914mm (incluant les rouleaux de largeur A0, A1, A2, A3, A4)
Poids des supports60 à 280 grammes par mètre carré (rouleau/alimentation manuelle)
Épaisseur des supportsJusqu'à 0,3 millimètres d'épaisseur
ApplicationCAD/GIS, dessin d'alignement technique, carte d'information géographique, documents de bureau
systèmeSystème Zhongbiao Kylin, système Windows
format d'impressionformat dgn, jpg, pdf
poids72kg
interfaceEthernet 100M/1000M
dimensions de l'appareil1420mm×423mm×1074mm (avec dimensions de base)
1420mm×423mm×340mm (sans dimensions de base)
environnement de travailtempérature de fonctionnement 0°C~+50°C
température de stockage -10°C~+60°C
humidité relative ≤70%
alimentation électrique220V, fréquence 50Hz±5%, consommation ≤0,4KW


Applications couvrant l'ensemble de l'industrie
