LX680 Imprimante de légende

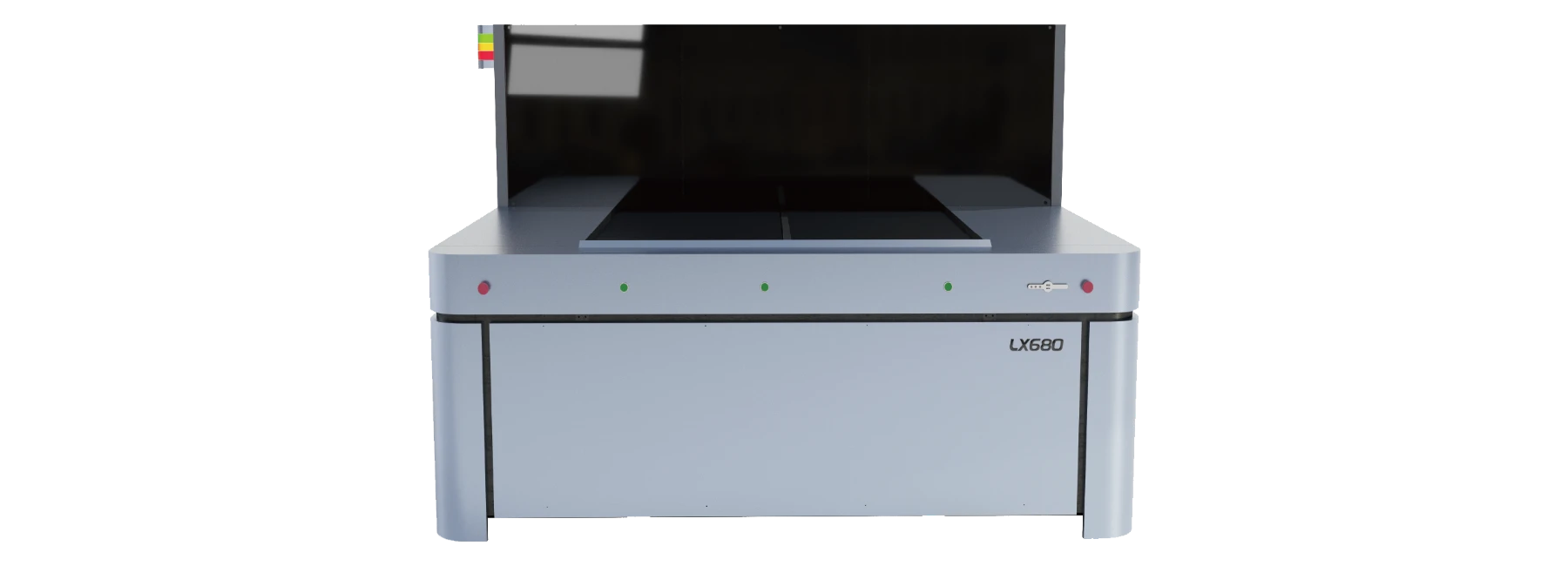

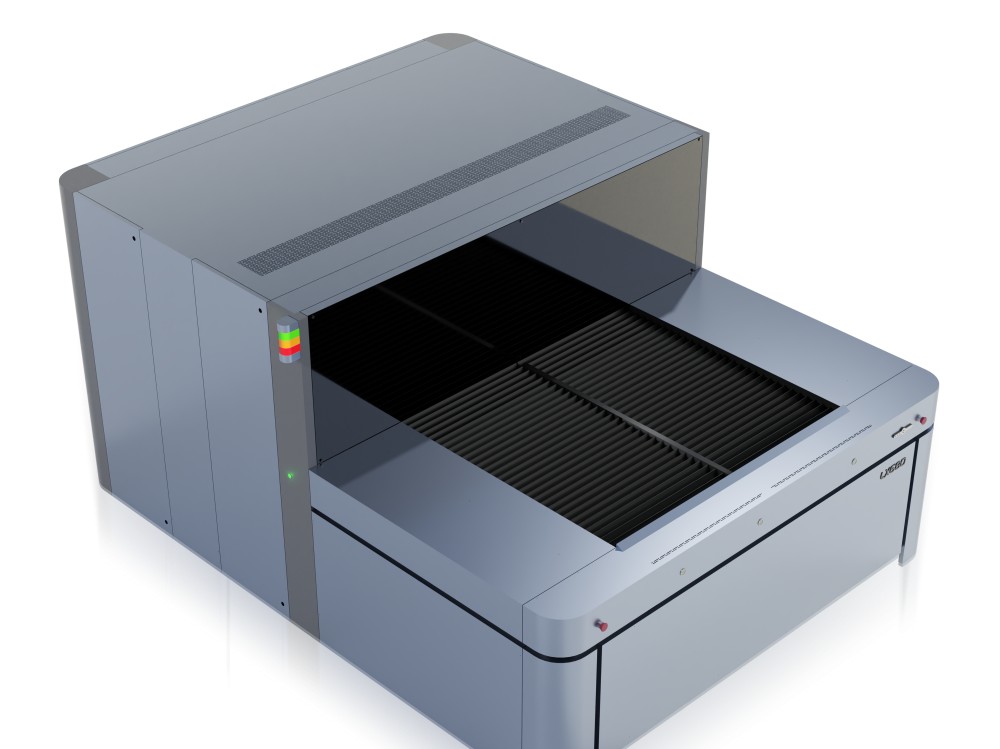

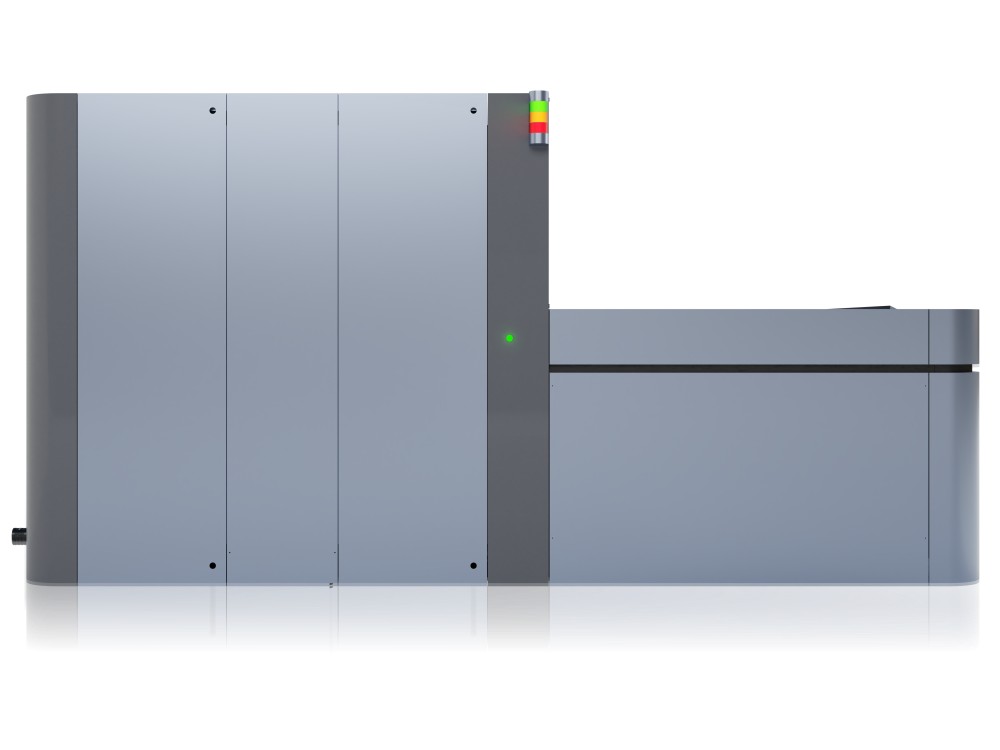

La LX680 est une imprimante de légende adaptée à la production industrielle, équipée d'un système de contrôle d'impression développé de manière indépendante. Elle adopte une méthode d'impression interactive à double plate-forme, intègre une philosophie de conception conviviale et s'appuie sur les besoins de la production industrielle pour introduire un nouveau mode d'impression de caractères PCB.
Caractéristiques du produit
Caractéristiques

Performance stable


Grâce à l'utilisation de moteurs linéaires de haute qualité et d'un système de contrôle centralisé PLC de niveau industriel, la machine est contrôlée de manière stable, ce qui se traduit par une précision d'impression supérieure et des performances plus stables.

2

5


Maintenance intelligente des têtes d'impression


Conception automatisée de nettoyage et de maintenance des têtes d'impression, réalisant automatiquement les fonctions de maintenance et de nettoyage. La structure est compacte, et le nettoyage sans contact des têtes d'impression ne les endommage pas, ne laissant aucun résidu d'encre au fond des têtes.

Alignement de précision


Alignement automatique CCD, avec une caméra haute précision combinée à un logiciel d'alignement développé indépendamment, permettant un alignement précis des images.

1

Surface minimale du panneau d'impression600 mm x 470 mm Serrage de l'appareil sur quatre côtés
Surface maximale du panneau d'impression1250mmx1250mm
Méthode de séchage de l'encreDurcissement par lumière LED, séchage instantané avec impression LED
Épaisseur minimale/maximale du panneau0.1mm-8mm
Épaisseur maximale du panneau (sans fixations)25mm
Nombre de têtes d'impression4 têtes d'impression, 2-4 (en option)
Résolution maximale d'impression1440dpix 1440dpi
Largeur minimale de la ligne3min(75um) (Basé sur une bonne tension du masque de soudure)
Taille minimale du texte500μmx400μm(sur la base d'une bonne tension du masque de soudure)
Exactitude de l'enregistrement±35μm
Profondeur de champ des plaques courbes0.5mm
Méthode d'enregistrementAlignement automatique du CCD, 3 ou 4 points (en option)
Mode d'impressionDraft / Standard / Fine (A-A / A-B)
Taille des gouttes d'encre13PL
Format du fichier d'impressionFichiers Gerber (*.gbo)
Type d'encreEncre photosensible UV
Taille de la machine3545mm(L) X 2780mm(L) X 1800mm(H)
Poids de la machine6500kg
Capacité de productionTaille minimale
600mm x 470mm		Taille maximale d'une plate-forme uniqueTaille maximale
680mmx1250mm1250mmx1250mm
Mode standard (2pass)
Mode fin (3pass)
Mode ultra-fin (4pass)		100 faces/h
80 faces/h
60 faces/h		70 faces/h
50 faces/h
30 faces/h		60 faces/h
40 faces/h
20 faces/h
Environnement de travailTempérature 20℃-30C, Humidité40%-70%
Paramètres de pression atmosphérique6-8 atmosphères
Alimentation électriqueAlimentation : AC380, 50HZ, 25A, alimentation
plage de fluctuation de tension : ±7%
Puissance maximale14KW


Applications couvrant l'ensemble de l'industrie

Caissons lumineux intérieurs et extérieurs, présentoirs d'exposition, autocollants pour vitres de voiture, panneaux rétroéclairés et production commerciale, etc.
